UWB定位基站VDU2503(室外型)

UWB定位基站VDU2503使用Decawave DW1000 的 UWB 解決方案,TDOA 室內定位算法,實現對于UWB標簽的高精度定位,其最高定位精度可達 10cm 級別。IP66級防水防塵等級。采用 POE 供電方式,可以縮短客戶的安裝時間降低布線難度。
尺寸:長178.0mm,寬94mm,厚度58.0mm(除支架最厚處),尺寸誤差±2mm
瀏覽次數:6944
UWB定位基站VDU2503(室外型)

UWB定位基站VDU2503(室外型)


UWB定位基站VDU2503采用Decawave  DW1000 的 UWB 解決方案,軟件上采用 TDOA 室內定位算法,與UWB定位標簽配合,可以實現對于UWB標簽的高精度定位,其最高定位精度可達10厘米,根據實際定位場景,誤差在30厘米左右。VDU2503采用POE供電方式,可以縮短客戶的安裝時間,還可以降低UWB基站的布線難度。




UWB基站VDU2503的白色曲面設計可以與室內環境完美融合,獨特的IP66級防水結構設計在戶外也同樣性能不減;增強射頻收發性能,讓 VDU2503覆蓋范圍更廣,定位精度更高。此外,UWB基站VDU2503配有固定支架,方便固定在墻壁上。還可以根據定位需要調整UWB基站的定位角度,以實現最佳的傾斜角度。


說明:有些客戶不需要成品UWB基站,只需要UWB基站板卡做產品集成,95power也可以單獨出貨基站里面配套的板卡的。



(一)UWB定位基站VDU2503參數

UWB基站VDU2503UWB定位基站參數
供電
POE供電標準:Cat.5及以上(POE輸出功率大于1W)
直流電源供電輸入電壓5.0V(4.5~5.5V),輸入功率大于1W
UWB無線參數
支持協議兼容 IEEE802.15.4-2011 UWB協議
頻率默認3774~4243.2MHz,支持信道ch1-5,定位系統可以切換頻率通道
典型發射功率-6dBm/500MHz(CH2)
接收靈敏度-105dBm(丟包率10%,CH2)
數據傳輸速率默認6.8Mbps 支持 110Kbps,850kbps
定位性能
定位精度<30cm (UWB基站與標簽之間無遮擋)
推薦基站布局間隔<50m
數據上傳方式100Mbps以太網
基站時鐘同步方式UWB無線同步
重量285g(±10g)
認證SRRC認證(無線電發射設備型號核準證)
操作環境
工作溫度-30℃~70℃
存儲溫度-40℃~85℃
防水等級IP66級防塵防水
結構尺寸長178.0mm,寬94mm,厚度58.0mm(除支架最厚處),尺寸誤差±2mm



(二)此UWB基站可以用于高精度室內定位場合

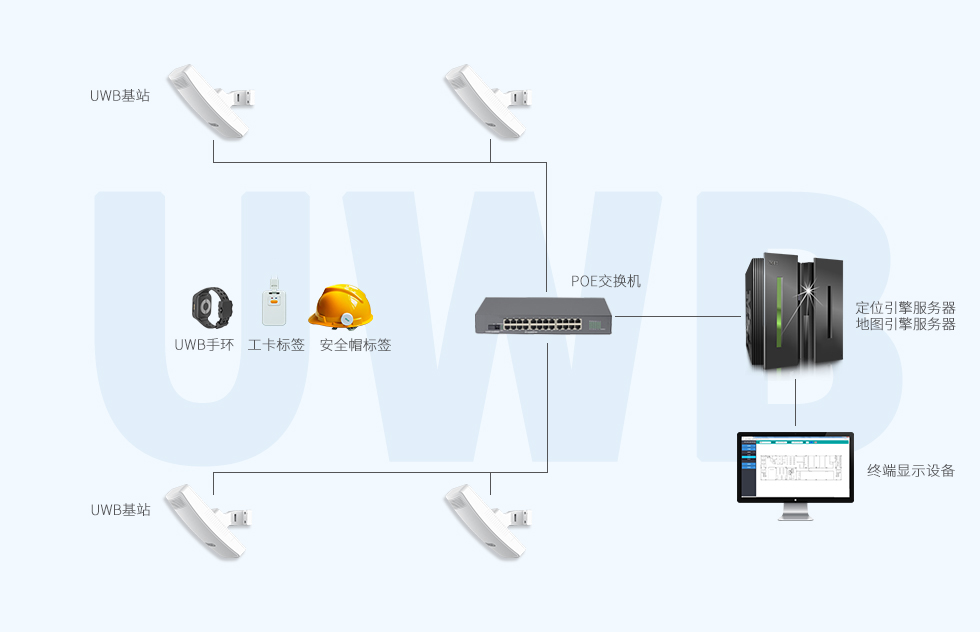

常用于超寬帶UWB定位方案中作為UWB基站使用,可以用在隧道礦道人員定位和物資車輛定位,電廠變電站人員定位,工業場所AGV小車定位、監獄人員定位等等。室內定位架構框架如下:

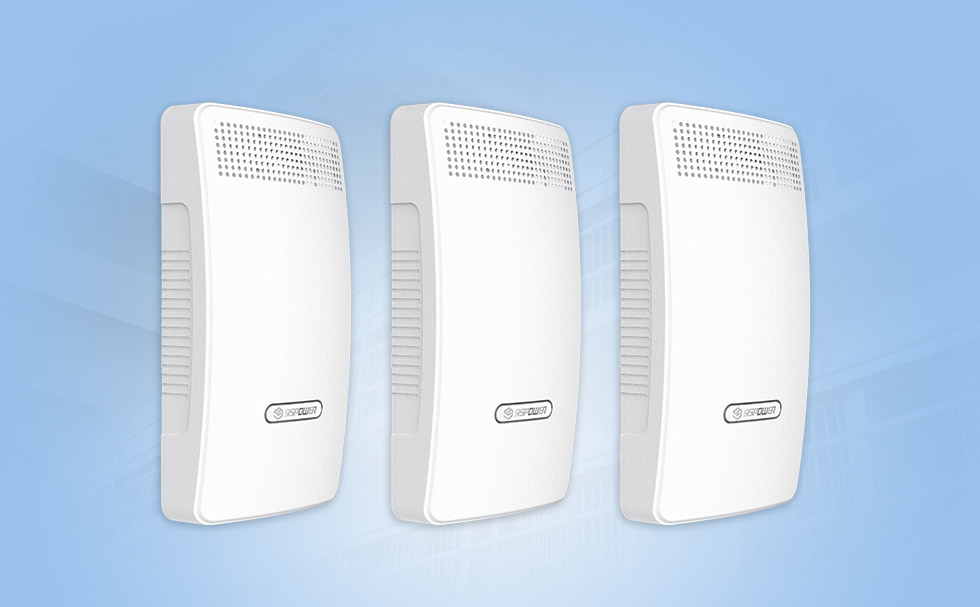

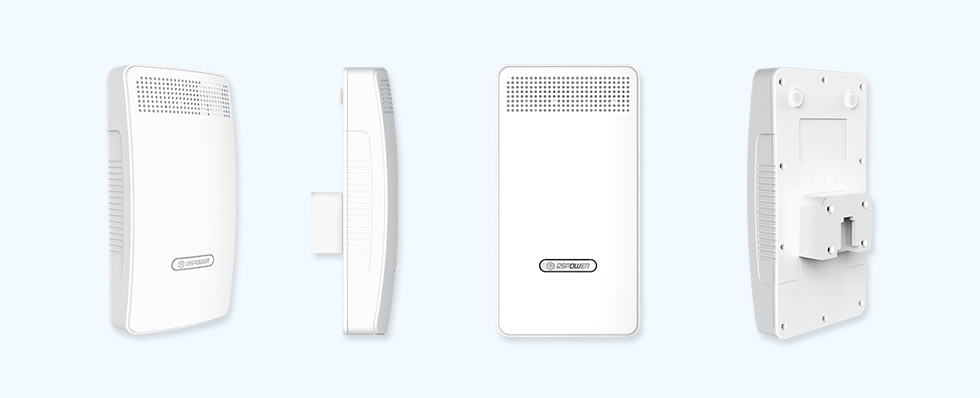

(三)UWB基站VDU2503實物圖

UWB基站VDU2503的實物圖如下,包括基站的正面、側面、反面等。





(四)UWB基站VDU2503的安裝

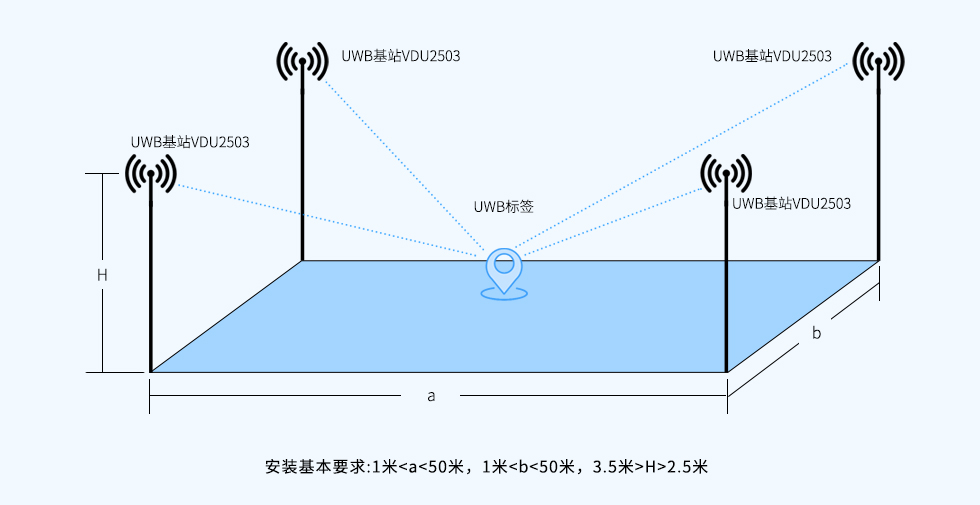

安裝高度需要離地面2.5m以上。供電可以采用網口的 POE 供電,也可以用直流電源供電。如果用網口供電時候請將直流電源口膠封。

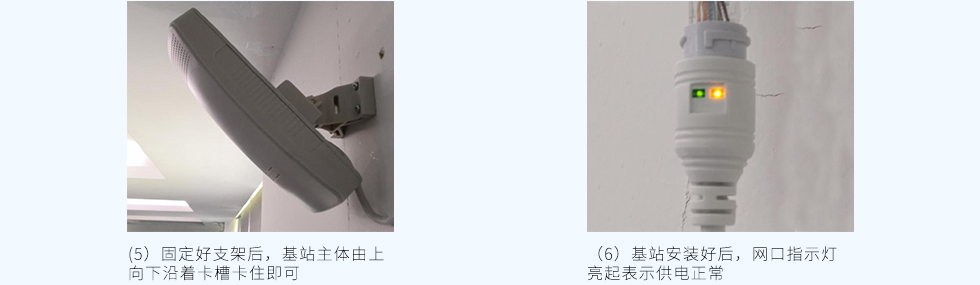

(1)UWB基站VDU2503在平面墻體上的安裝方法

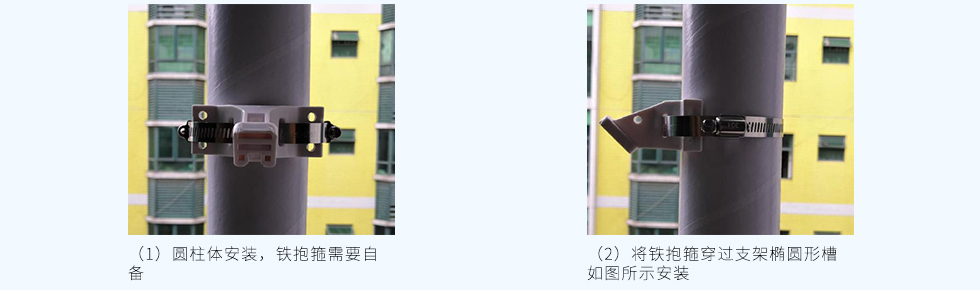

(2)UWB基站VDU2503在圓柱體(比如各類圓柱形桿)上的安裝方法

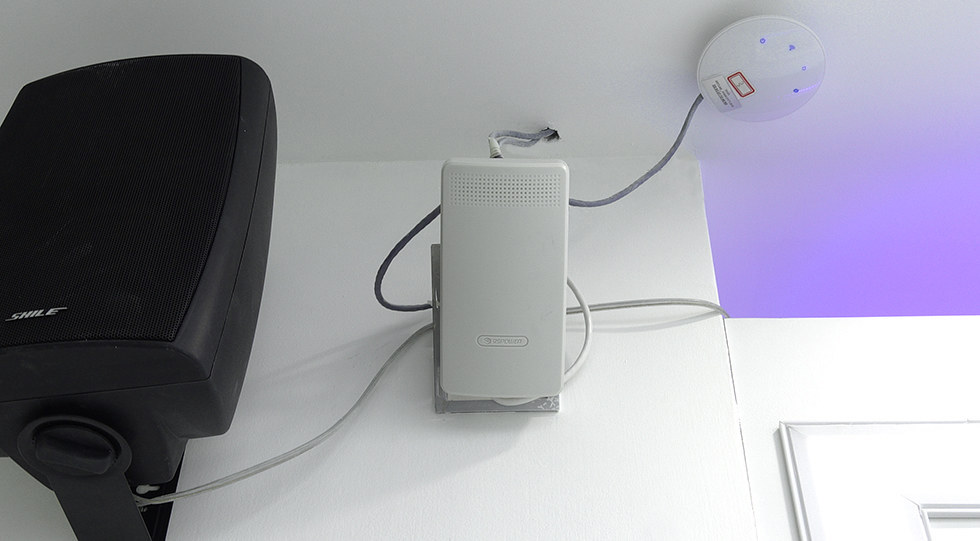

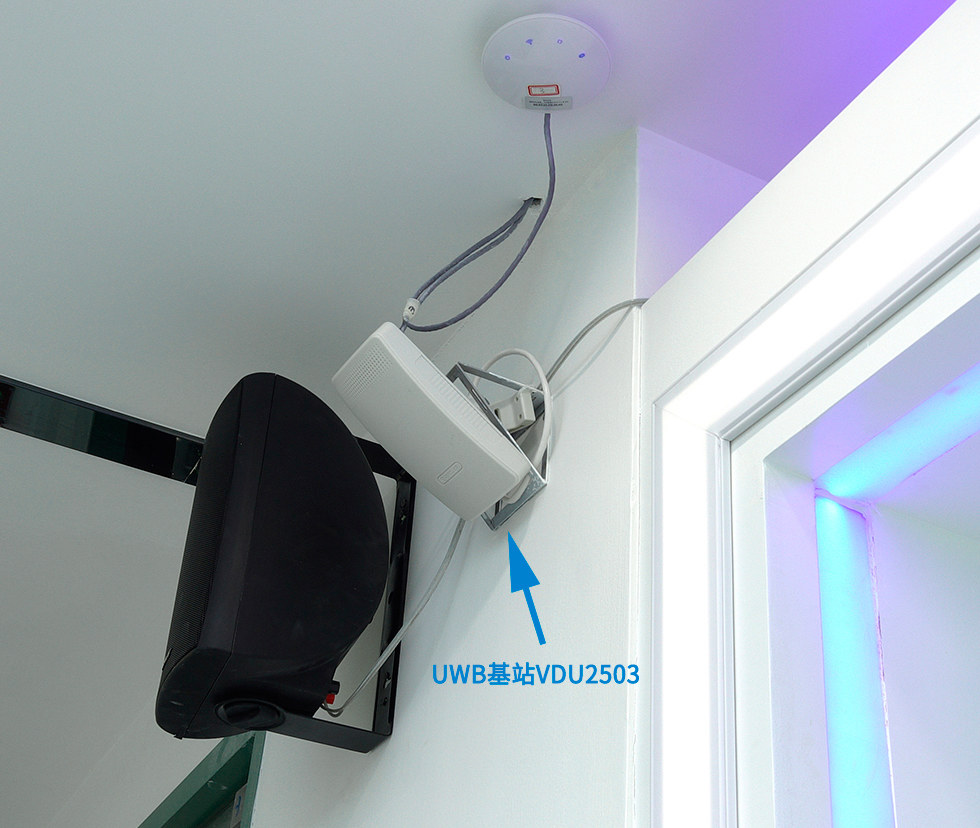

(五)UWB基站VDU2503安裝效果圖

UWB基站VDU2503的實際安裝效果如下圖所示,外形美觀大方,配色清新淡雅,屬于百搭型UWB基站,安裝在任何室內或室外場合都可以很好的融入場景中,沒有絲毫違和感。




UWB基站室內安裝圖 (2).JPG



(六)在哪購買UWB基站VDU2503?

想購買uwb基站VDU2503的朋友們,可以咨詢微能信息客服,線上和線下均可以購買哦!




(七)UWB基站選型表

請點擊以下產品標題,進入相應的UWB基站詳情頁進行選型。



UWB基站VDU2613(隔爆)


遠距離UWB基站VDU2506


UWB基站VDU2503(IP66防水)


UWB基站VDU2501


UWB定位雙基站VDU2506D





UWB定位基站供應商廠家,深圳市微能信息科技有限公司,官方網站:www.lishinvbao.com
