UWB基站模塊SKU611(PDOA系統)

UWB基站模塊SKU611專用于UWB-PDOA,集成了兩路高性能UWB收發器DW1000和一個nRF52840 BLE藍牙IC??蓱?yīng)用于基于PDOA的無人機跟隨,智能行李箱等領域。
尺寸:57mm x 41mm x 3.8mm
瀏覽次數:4304
UWB基站模塊SKU611(PDOA系統)

一、UWB模塊介紹

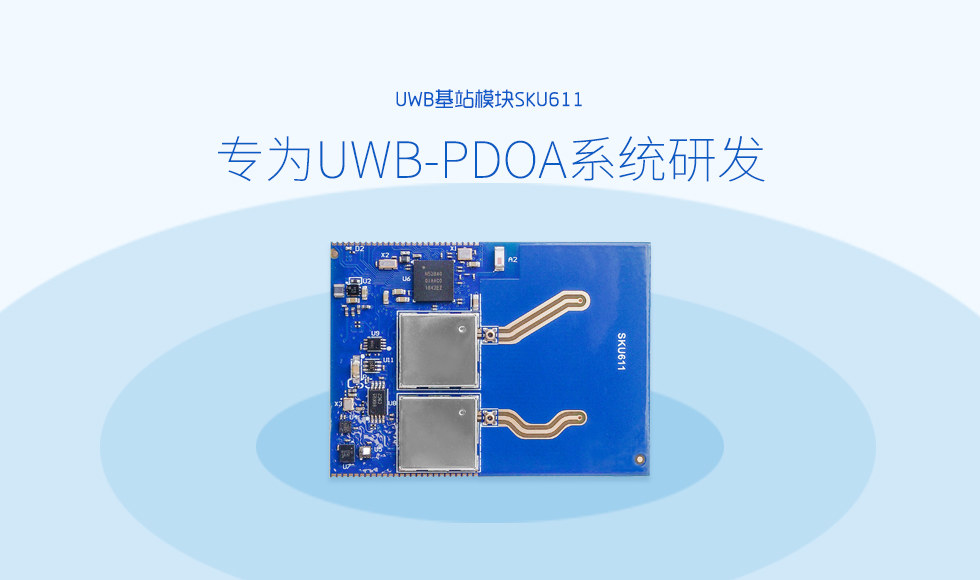

UWB基站模塊SKU611是專為UWB-PDOA系統開發的一款UWB模塊,它集成了兩路高性能UWB收發器DW1000和一個Nordic nRF52840 BLE藍牙IC。




此UWB模塊的天線設計使其在TDOA系統中實現了完美的性能,可以準確的計算出兩路UWB芯片接收信號的相位差,從而計算出被定位標簽的角度距離等信息。模塊自帶多個角度、加速度傳感器,可以快速應用于基于PDOA的無人機跟隨,智能行李箱等領域。

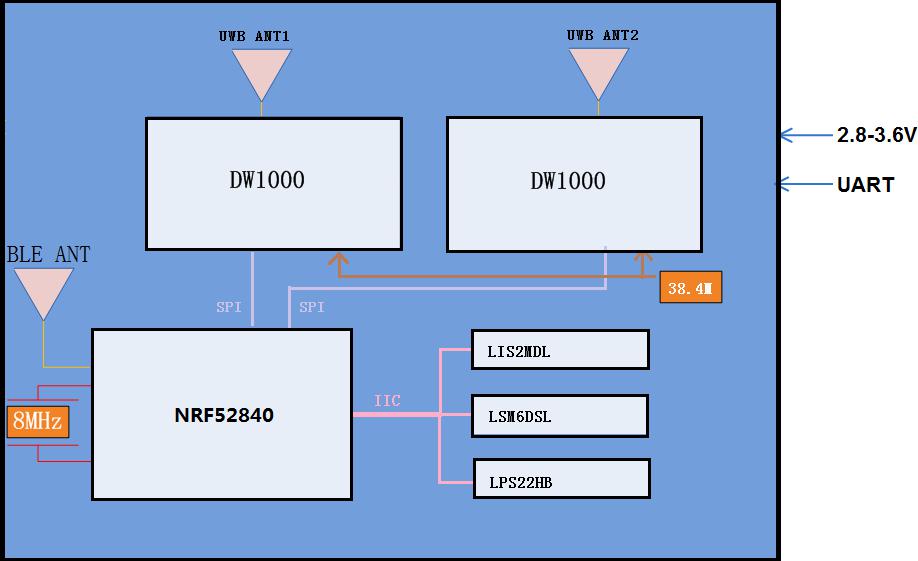

二、UWB模塊應用框圖:









三、UWB模塊參數表:

基本參數
工作電壓2.8V~3.6V
模塊尺寸57.0mm x41.0mm x 3.8mm
工作溫度-30℃~85℃
存儲溫度-40℃~85℃
UWB無線參數
頻率6.240~6.739GHZ(default),compliant 3.244GHz-6.998GHz
信道支持Ch1-5,默認Ch5




四、UWB模塊接口

(1)模塊提供多路串口和I2C通訊口

(2)提供多路nRF52840芯片的GPIO口

(3)提供多路ADC采集口

(4)模塊提供BLE通訊接口




五、UWB模塊特征

*  此模塊設計符合IEEE 802.15.4-2011 UWB標準

*  可用作PDOA系統定位基站

*  模塊集成Nordic nRF52840芯片方案,具備BLE通訊功能

*  藍牙?連接

*  模塊的藍牙?芯片部分配置了陶瓷天線,確保信號良好

*  SKU611配置10個自由度傳感器–Accel,陀螺儀,MAG,BAR。

*  模塊供電電壓:2.8 V至3.6V。

*  模塊尺寸:57mm x 41mm x 3.8mm




六、優勢

(1)SKU611給用戶提供固件API接口(作為庫提供),用于自定義用戶代碼

(2)SKU611配置板載Bluetooth?SMART,可連接手機/平板電腦/ PC

(3)模塊提供SPI接口,UART接口和Bluetooth?API接口,可從外部設備訪問SKU611固件

(4)此模塊采用低功耗硬件設計和軟件架構,可延長電池壽命





七、應用

(1)Follow Me自動跟隨應用,無人機,機器人,AGV

(2)室內導航和實時位置定位

(3)運動,跟蹤類應用




八、芯片參考資料下載

DW1000芯片使用手冊
