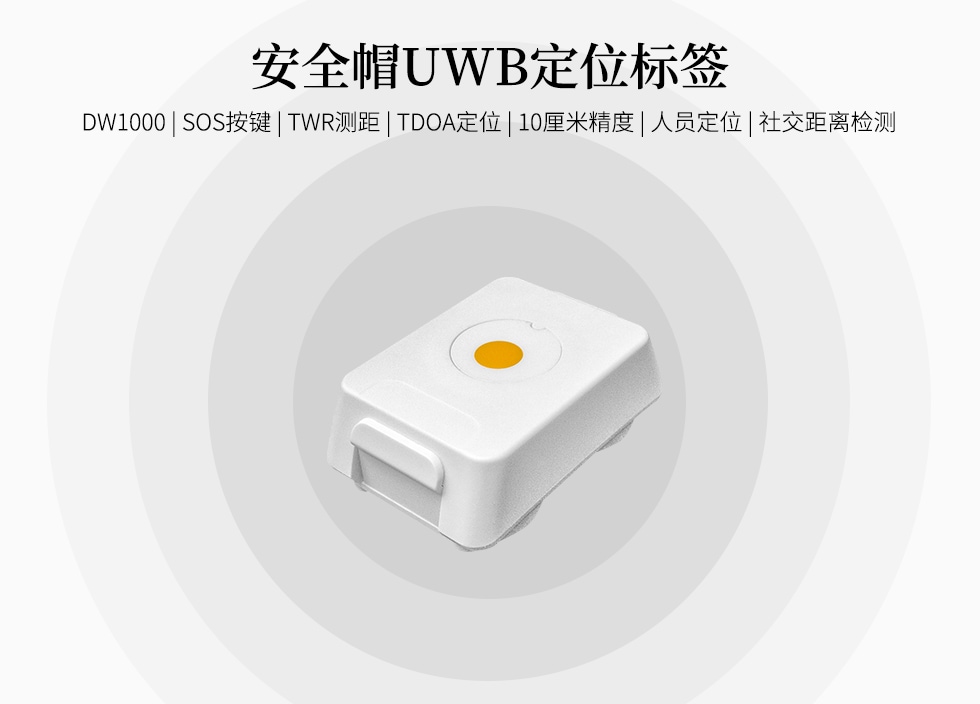

uwb標簽

uwb定位標簽VDU1506(TDOA和TWR,安全帽/物資/資產/設備定位)

uwb定位標簽,支持TDOA定位、TWR測距、TWR定位。1000米TWR測距/定位,DW1000方案,帶SOS呼救按鍵、IP66防水。選配:RFID(可選),NFC(可選)。應用:人員定位管理、人員社交距離檢測、電子圍欄安全告警、資產定位、物資定位、移動或固定設備定位管理。場景:智慧工地、煤礦、隧道、地下管廊、地鐵軌道交通、礦井等場合、工廠、金融機構、醫院等。
尺寸:57.4mm*38.8mm*21mm
瀏覽次數:4293
uwb定位標簽VDU1506(TDOA和TWR,安全帽/物資/資產/設備定位)

一、產品介紹

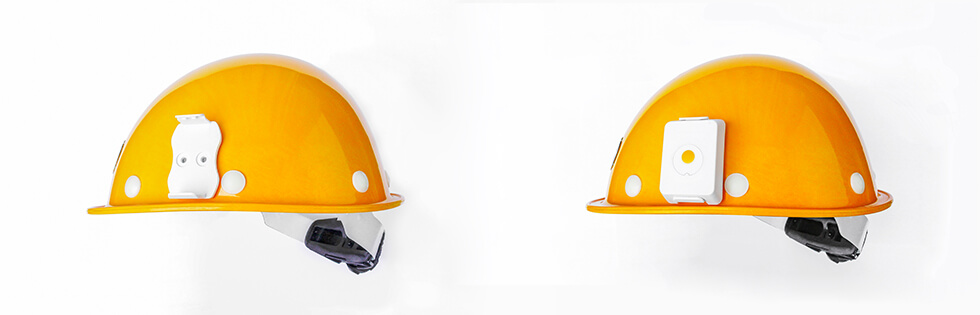

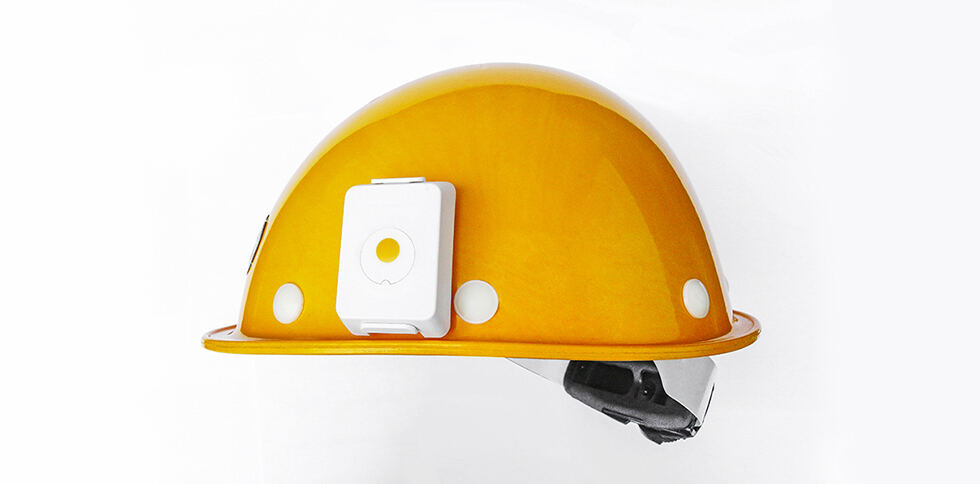

VDU1506是一款安全帽型的uwb定位標簽,可通過螺絲或者3M膠固定在安全帽上使用,如下圖所示。





        VDU1506內置高增益的PA和LNA,是一款支持TWR測距的收發增強型uwb定位標簽和uwb測距標簽。主控芯片采用Nordic  nRF52832實現低功耗的待機、定位包的收發控制,射頻芯片采用DW1000發送或接收UWB的TDOA/TWR數據包。VDU1506在uwb基站的解析下可實現對佩戴人員的高精度測距或者定位。





        uwb標簽VDU1506內部集成加速速度傳感器,智能切換人員運動和靜止時的定位頻率,實現更低的功耗。此uwb標簽還配置有SOS按鍵,可實現緊急求救功能。用于安全監護場合,比如工廠、礦區等場所的人員定位和監護。uwb標簽VDU1506外殼采用超聲壓合技術,實現IP66級別的防水設計,且配備一個白色卡扣,可與uwb標簽主體鎖緊,方便人員佩戴。



        安全帽uwb定位標簽VDU1506內置馬達,可實現以下三種應用:

(1)可以配合uwb定位基站設定區域電子圍欄,實現靠近/進入特定區域的安全告警功能;

(2)用于人員社交距離檢測告警應用;

(3)也可用于接收緊急撤離信息,從而實現智慧工廠、工地的工人位置安全監控等。



二、VDU1506A和VDU1506R

安全帽uwb定位標簽VDU1506分為兩個子型號:VDU1506A和VDU1506R,區別和相同點如下表格所示。


型號VDU1506AVDU1506R
功能/應用支持TDOA定位支持TWR測距
軟件TDOA定位軟件TWR測距軟件
硬件硬件相同,外殼一致硬件相同,外殼一致





三、產品參數

  工作參數  說明
  運動刷新頻率  1Hz
  靜止刷新頻率  0.3Hz
  功耗  待機:50uA
  發射:300mA
  接收:70mA
  定位/測距精度  CEP90:30cm
  一次充滿電使用時間

  TDOA定位可使用3.8個月(默認1Hz)

  TWR測距可使用28.3天(默認1Hz)

  充滿電時間  3.5小時左右
  充電方式  充電頭磁吸充電(提供配套的磁吸充電線)
  定位距離  TWR測距:1000米(最大發射功率)
  防護等級  IP66級防水防塵
  電池容量  1000mAh
  工作溫度  -20~80℃
  產品尺寸  57.4mm*38.8mm*21mm(±0.5mm)
  可選功能

  RFID

  選配
  NFC  選配
  UWB參數
  頻率范圍  默認3.9936±0.25GHz(帶PA/LNA)
  支持ch1-5所有通道(不帶PA)
  協議標準  IEEE 802.15.4-2011 UW
  BLE參數  默認開機只打開30s
  存儲  512kB flash/64kB RAM
  協議  支持BLE5.0(無長距離))
  頻率  2400MHz--2483.5MHz
  充電適配器參數
  輸入  AC 100~240V  50/60Hz  0.35A
  輸出  DC 5V/1A






四、應用領域

安全帽uwb定位標簽VDU1506常用于

(1)施工區域的人員定位,比如用在智慧工地、煤礦、隧道、地下管廊、地鐵軌道交通、礦井等場合的人員定位管理;

(2)工廠等場景中,固定設備或移動設備定位管理,物資定位管理;

(3)銀行、醫院等場景中,固定資產定位管理。

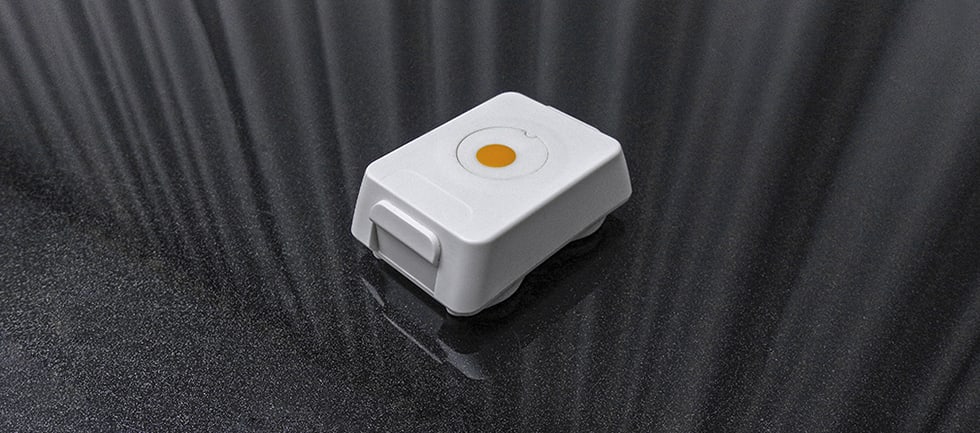

五、uwb標簽實拍









六、產品使用

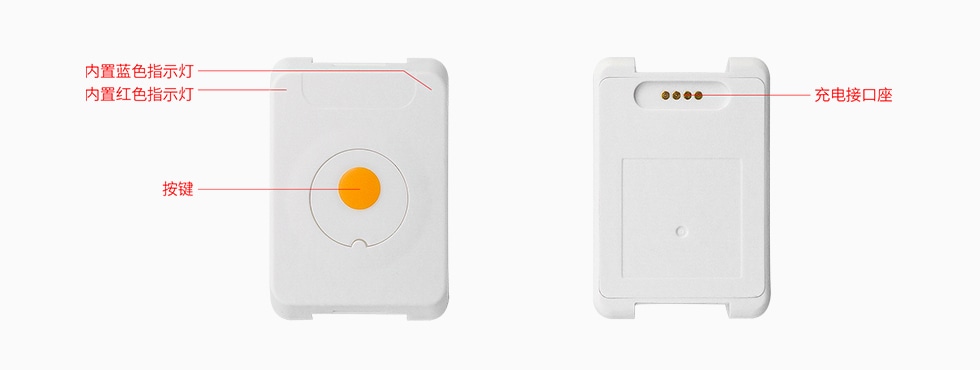

 VDU1506的頂視圖和俯視圖



1、開機

長按標簽按鍵,直到紅色LED亮起和馬達振動,松開按鍵,紅燈會持續亮3s后熄滅,表示開機成功進入工作狀態,之后紅色LED開始閃爍(8S一次)。



2、SOS按鍵

標簽在工作狀態時,長按按鍵3s就會觸發一次緊急呼救,此時藍色LED會短暫閃爍,代表SOS觸發成功。



3、接收報警

通過基站可以給標簽發送緊急撤離信息,標簽的LED會立刻閃爍(1S一次),馬達也會一直處于間隔振動狀態。



4、關機

在標簽工作狀態,連續按4下按鍵(短按3次長按1次,短按時間1S之內,長按時間達3S),按鍵操作完,紅色LED長亮3S后滅掉,表示關機成功。



5、充電

將充電線的充電頭通過磁力對準充電接口座吸住,標簽進入充電狀態,紅色LED開始閃爍(1S一次),充滿時紅色LED長亮。移除充電頭后,紅色LED熄滅,標簽立刻進入關機狀態。在進入充電狀態時標簽會重啟并且之后處于開機狀態。






七、產品安裝

安全帽uwb標簽VDU1506的安裝有兩種方式,使用鉆孔安裝和使用3M膠安裝。



(一)鉆孔方式安裝VDU1506

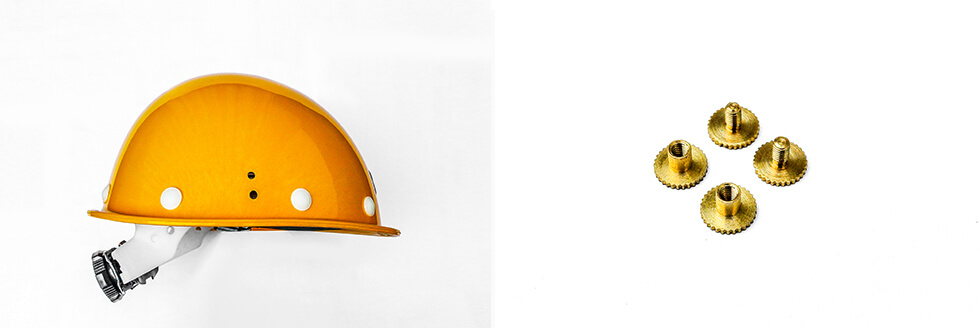

1、鉆孔

按照卡扣的兩個孔間隔在安全帽上打兩個孔(M4<孔徑<M10,推薦M6;兩孔中心15MM±1MM)。如下圖所示。

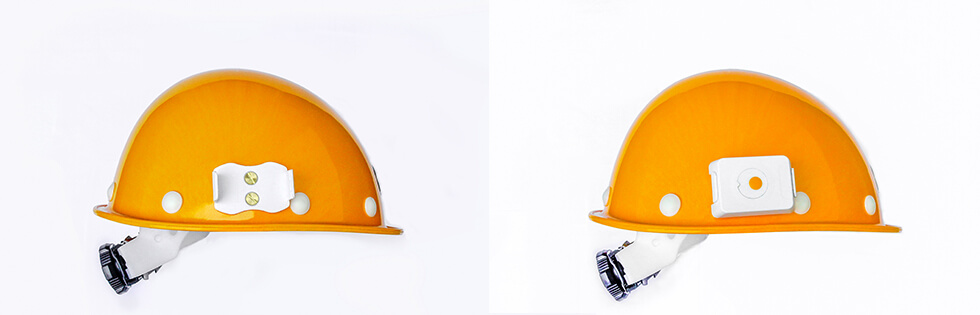

2、固定卡扣和標簽

將uwb標簽VDU1506的卡扣用螺絲固定在安全帽上,然后將標簽固定在卡扣上。






(二)使用3M膠安裝VDU1506

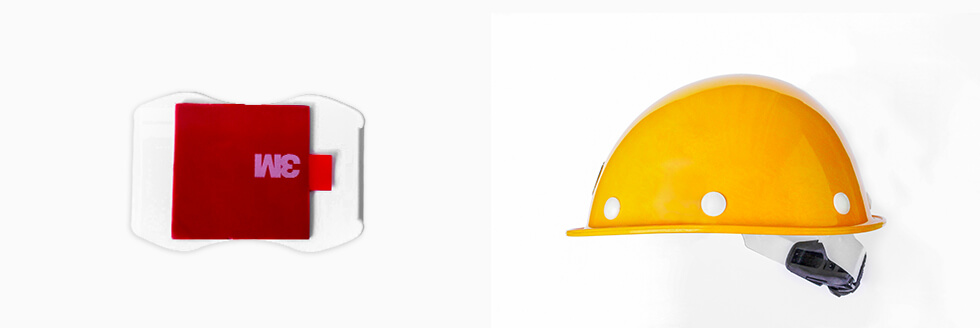

1、使用3M膠布

將3M膠布粘貼在卡扣的底部,如上圖所示。





2、固定卡扣和uwb標簽

將粘好3M膠布的卡扣粘合到安全帽上的合適位置,最后將uwb標簽固定在卡扣上即可。







八、怎么購買?

親可以在阿里巴巴(1688)搜索“微能信息”進入官方阿里店鋪,使用淘寶賬號或阿里賬號登錄,支付寶/銀行卡等都可以購買。

溫馨提示:店鋪標價僅供參考,實際價格以銷售提供的報價單為準哦!






九、uwb定位標簽選型

更多uwb定位標簽選型,可以點擊下圖對應的產品,查看產品詳情



安全帽uwb定位標簽VDU1506


uwb資產定位標簽VDU1503


uwb定位/測距工卡VDU1507


uwb定位工卡VDU1501


uwb防拆定位手表VDU1502
