SKU620超寬帶測距模塊：高精度UWB技術解決方案
發布日期：2025-04-02 瀏覽次數：3次

　　隨著物聯網和智能定位技術的快速發展，超寬帶(UWB)技術因其高精度測距和低功耗特性，成為工業自動化、智能倉儲等領域的核心解決方案。SKU620 UWB測距模塊，基于Decawave DW1000芯片與nRF52832主控，為開發者提供了高性能、易集成的硬件平臺。本文將深入解析該模塊的技術亮點、應用場景及核心優勢。

　　一、產品概述：SKU620 UWB模塊的核心配置

　　SKU620是一款專為高精度測距設計的超寬帶模塊，融合了以下核心硬件與技術：

　　芯片方案：搭載Decawave DW1000 UWB收發器，支持IEEE 802.15.4-2011協議，確保信號穩定性和抗干擾能力。

　　主控性能：采用Nordic nRF52832藍牙4.2芯片，支持多接口配置(UART/SPI/I2C/PWM)，便于二次開發。

　　射頻優化：通過兩級PA(功率放大器)和單級LNA(低噪聲放大器)增強射頻鏈路，覆蓋范圍可達500米以上，靜態測距精度達10~30cm。

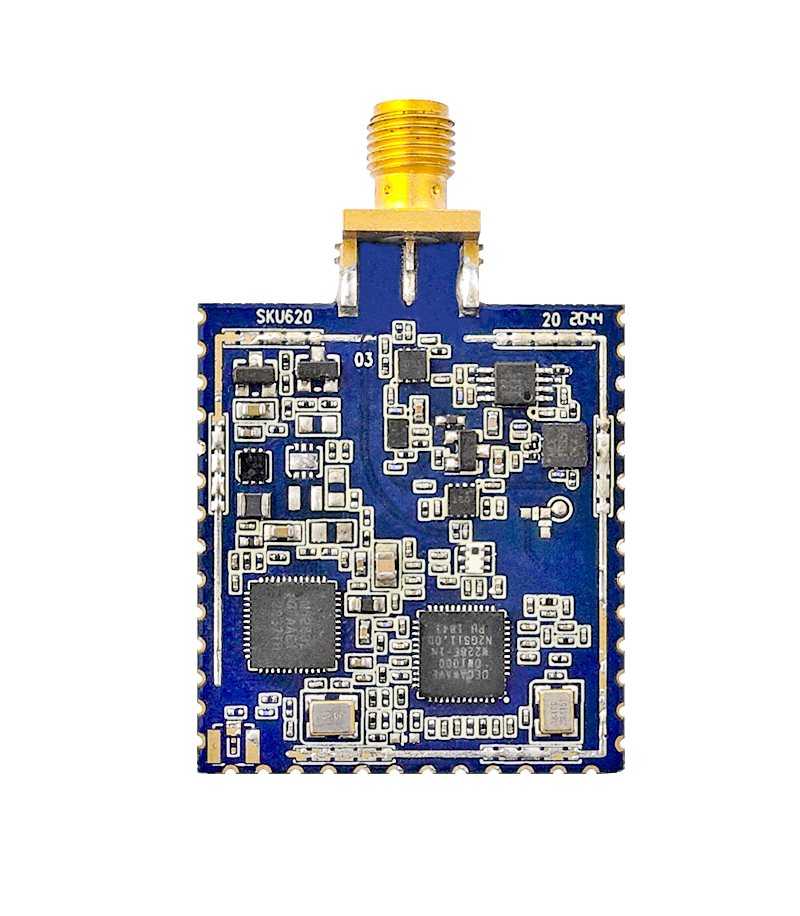

　　靈活設計：提供SMA外接天線與PCB板載天線兩種版本(SKU620-E/SKU620-P)，兼顧低成本與高性能需求。

　　二、關鍵參數與性能優勢

　　1. 核心電氣參數

　　參數最小值典型值最大值單位備注

　　工作溫度-40-+85℃工業級寬溫范圍

　　電源電壓(VCC)3.44.25V支持鋰電池供電

　　數據傳輸速率--6.8Mbps高速通信

　　接收靈敏度--98-dBm信道5，PRF 64MHz

　　2. 顯著優勢

　　高精度定位：支持雙向飛行時間(TWR)算法，適用于復雜環境下的實時定位。

　　超長覆蓋：可視范圍內測距距離超過500米，滿足大范圍場景需求。

　　低功耗設計：藍牙掃描模式電流僅6mA，延長電池續航。

　　擴展性強：開放多路GPIO接口，支持定制化功能開發。

　　三、典型應用場景

　　SKU620模塊憑借其高性能與靈活性，可廣泛應用于以下領域：

　　工業定位系統

　　作為UWB TWR定位基站，實現工廠AGV、機器人厘米級導航。

　　智能倉儲管理

　　結合標簽(Tag)部署，實時監控貨物位置，優化庫存管理效率。

　　智慧建筑

　　用于人員定位、安防監控，提升樓宇智能化水平。

　　無線數據傳輸

　　支持6.8Mbps高速通信，適配傳感器數據回傳等場景。

　　四、開發與生產建議

　　1. PCB設計要點

　　天線布局：使用PCB板載天線時，確保天線區域無地平面遮擋;外接SMA天線需預留PCB鏤空區域。

　　靜電防護：所有外露IO口需增加ESD保護器件，避免模塊損壞。

　　2. 生產流程

　　焊接溫度：推薦無鉛回流焊峰值溫度245~260℃，時間不超過30秒。

　　靜電管理：操作時需佩戴防靜電手環，使用防靜電烙鐵。

　　五、為何選擇SKU620?

　　技術成熟：基于Decawave DW1000方案，經過市場驗證，穩定性高。

　　服務支持：提供參考設計原理圖、封裝文件及定制化固件服務。

　　成本優勢：模塊化設計減少研發周期，配套EVB板(VDU2506)支持快速原型開發。
