藍牙網關

ble5.0藍牙網關VDB2603

藍牙5.0網關,支持TCP/UDP/MQTT協議,nRF52840,藍牙速率2Mbps,覆蓋150米,json格式。應用:數據采集、連接控制、藍牙定位、人員定位、室內定位、資產定位方案,已過BQB認證。
尺寸:直徑:110mm;高:35mm
瀏覽次數:5337
ble5.0藍牙網關VDB2603

一、ble5.0藍牙網關VDB2603簡介


5.0藍牙網關VDB2603(藍牙5.0+WiFi)

藍牙5.0網關VDB2603基于藍牙5.0版本,集成5.0藍牙和WiFi兩種無線通訊協議,采用PoE交換機或DC直流電源供電。它可以靈活地用于各種WiFi+藍牙的應用場景。例如遠程控制BLE藍牙設備,接收BLE藍牙設備發送的數據并通過WiFi部分將其發送到云端服務器。








二、5.0藍牙網特征

*  VDB2603基于藍牙5.0版本研發;

*  藍牙芯片采用Nordic nRF52840;

*  藍牙角色:支持同時多角色,支持廣播(從機)、掃描(主機)、連接;

*  聯網方式:網關支持無線WiFi、以太網兩種方式聯網;

*  藍牙協議:可掃描,可連接;

*  藍牙5.0網關集成掃描和連接,可掃描采集數據,也可以連接控制藍牙設備。兩類常見客戶應用如下:

   (1)采集數據:采集ble藍牙設備的廣播數據,1臺藍牙5.0網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器;

   (2)連接控制:1臺藍牙5.0網關至多可連接控制20臺藍牙設備(推薦連接7臺),進行雙向(上行和下行)數據傳輸,比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

*  BLE藍牙5.0的數據傳輸速率最高可達2Mbps;

*  藍牙覆蓋連接距離為150米(空曠環境);

*  設備過濾:支持多種過濾方式,包括信號量值RSSI、設備名稱、Beacon UUID等;

*  通訊協議:網關支持TCP/IP、UDP、MQTT協議;

*  數據格式:與服務器通信的數據類型為JSON格式;

*  WiFi數據速率最高可達150Mbps;

*  支持IEEE802.11b、IEEE802.11g、IEEE802.11n協議;

*  支持升級藍牙固件和WiFi固件;

*  支持POE開關電源和5.0V適配器電源;

*  VDB2603配置一個WAN/LAN可變網絡端口;

*  配件清單:藍牙網關主機 x 1、電源適配器 x 1;

*  藍牙5.0網關VGB2603已通過BQB認證(藍牙認證);

*  符合RoHS、FCC、CE認證標準。






三、5.0藍牙網關參數表

尺寸直徑110mm;高35mm
供電DC3.5-5.5V、POE Switch up to 57V
電流200mA@5V
工作溫度-20℃-70℃
接口WAN接口和電源接口
WiFi部分
WiFi標準IEEE802.11n,IEEE802.11g,IEEE802.11b
傳輸速率IEEE802.11b標準模式:1、2、5.5、11Mbps
IEEE802.11g標準模式:
6,9,12,18,24,36,48,54Mbps
IEEE802.11n:72Mbps@HT20;150Mbps@HT40
靈敏度HT40 MCS7:-67dBm@10%PER(MCS7)
HT20 MCS7:-73dBm@10%PER(MCS7)
54M:-76dBm@10%PER
11M:-91dBm@8%PER
功耗IEEE802.11n:15dBm@HT40 MCS7;15dBm@HT20 MCS7
IEEE802.11g:16dBm
IEEE802.11b:18dBm
安全WPA/WPA2,WEP,TKIP,AES硬件加密
工作模式Bridge橋接模式、Gateway網關模式、AP Client客戶端模式
藍牙部分
藍牙標準藍牙5.0
傳輸速率2Mbps
安全AES HW Encryption
掃描距離150米
發射功率-20~+8dBm






四、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關VDB2603的參數配置方法:在網頁端登錄藍牙網關的網頁端管理頁面,按需配置藍牙網關的參數,具體可下載本頁面規格書參考。


完整版藍牙網關網頁端配置參數方法:藍牙網關設置參數教程






五、藍牙網關管理系統

深圳市微能信息科技有限公司開發了一套在線的藍牙網關管理系統平臺,可以幫助客戶解決管理和維護數量巨大的藍牙網關的難題,比如批量配置藍牙網關的參數、升級網關固件、批量重啟藍牙網關、監控藍牙網關的工作狀態等。


微能信息的藍牙網關配置管理系統為客戶提供了一個遠程的、集中的、在線的、可擴展的藍牙網關管理平臺,讓客戶方便的部署和管理數以百計、乃至數以千計的藍牙網關。通過藍牙網關在線管理系統,客戶可以獲得前所未有的藍牙網關接入、控制和管理體驗!


更多詳情點擊查看:在線藍牙網關配置管理系統

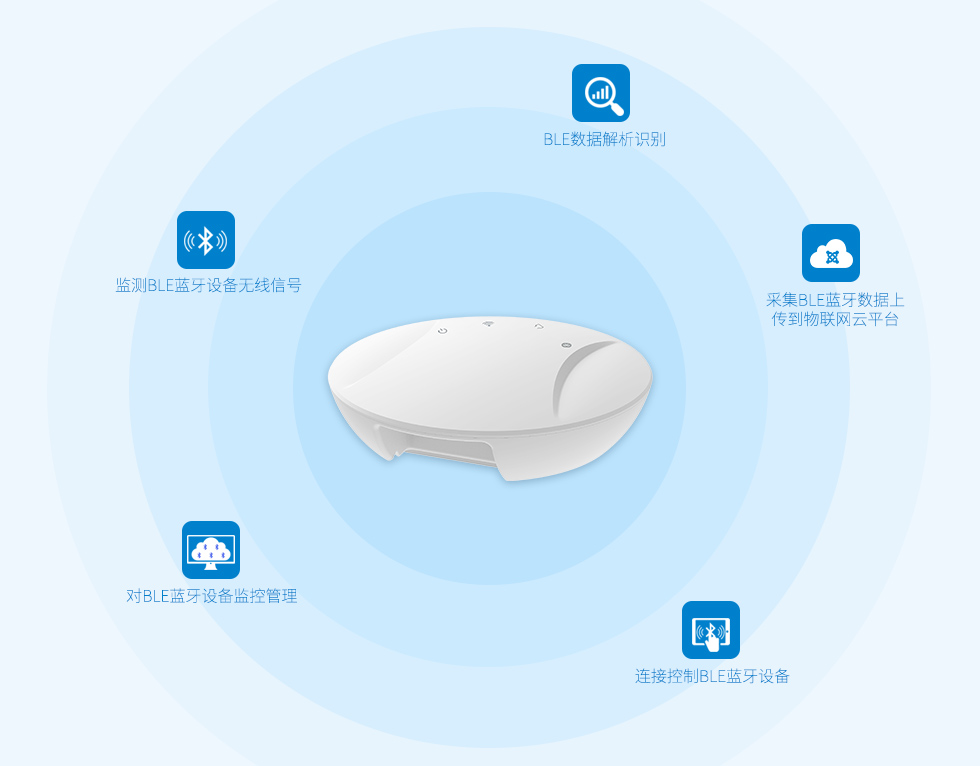

六、藍牙網關的應用場景

95power的藍牙網關可以做以下4大類應用:

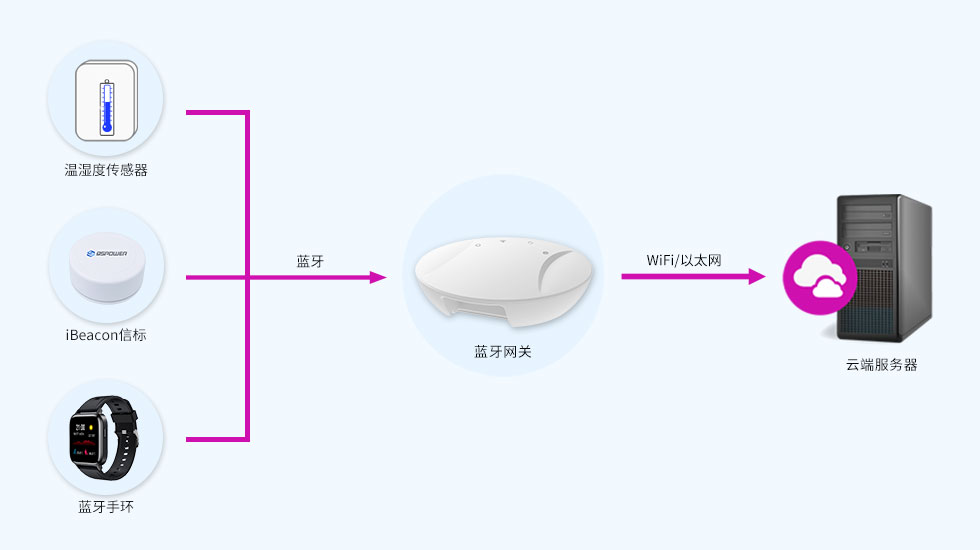

1、藍牙5.網關VDB2603用于采集藍牙設備(ibeacon、手環等)的廣播數據,并通過WiFi或以太網上傳到物聯網云平臺,應用圖解如下圖:

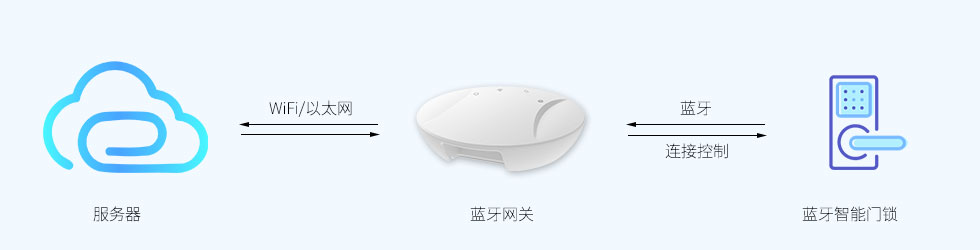

2、網關VDB2603連接藍牙智能門鎖,控制門鎖開關,應用圖解如下圖:

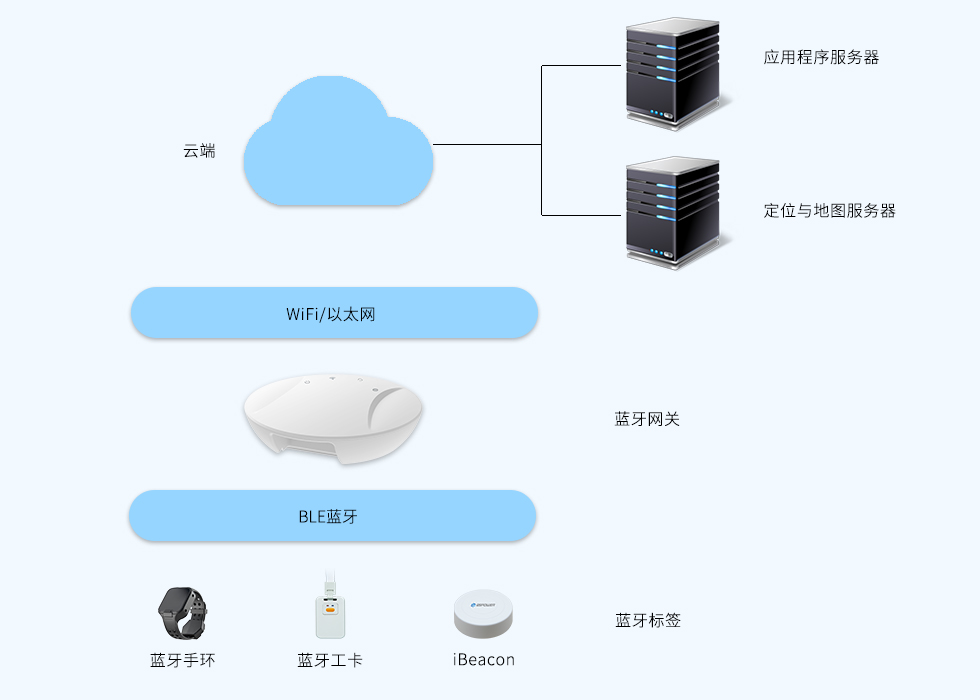

3、藍牙5.0網關VDB2603+ibeacon+藍牙定位工卡可用于藍牙5.0室內定位系統中,做人員定位使用,應用圖解如下圖:

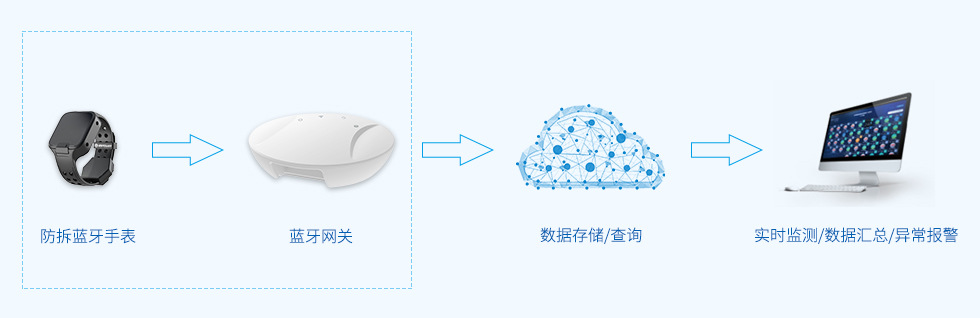

4、藍牙網關做存在性監測,VDB2603和藍牙標簽綁定,實時監測藍牙標簽的報文信號,以確定其存在性。

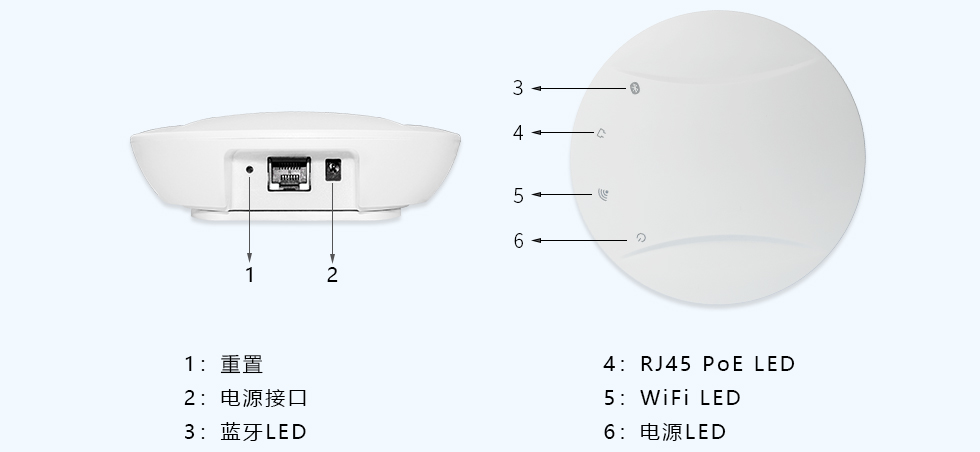

七、藍牙5.0網關接口定義



(1)VDB2603網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源,電壓范圍為44-57V,它是WAN/LAN可變網口


工作模式網絡接口
AP ClientLAN
GetwayWAN


(2)電源端口

VDB2603電源接口支持DC_5V輸入,輸入電壓范圍3.5-5.5V,電流大于1000mA。電壓接口采用DC-005電源插座,電源座孔徑為5.5mm。針直徑為2.1mm,為正。
備注:5V電源適配器的輸入電壓為AC100-240V和50/60Hz,輸出電壓為5V 2A。電源連接器內部為正,外部為負。


(3)重啟:按下復位按鈕超過5秒,VDB2603的WiFi部件將恢復出廠設置。


(4)LED燈指示:電源LED在通電時常亮;連接時網絡LED常亮;連接到WiFi 1-2秒后,WiFi LED常亮;電源打開后藍牙LED閃爍。






八、設備出貨清單

名稱型號數量
藍牙網關VDB26031 pcs
5V適配器BSF-0081 pcs






九、購買藍牙網關

親可以在阿里巴巴(1688)搜索“微能信息”進入官方阿里店鋪,使用淘寶賬號登錄,支付寶即可購買

鏈接:https://detail.1688.com/offer/576009194740.html


提示:店鋪標價僅供參考,實際價格以銷售提供的報價單為準哦!

說明:微能信息支持出貨無絲印/無LOGO的藍牙網關;也支持定制帶LOGO或絲印的藍牙網關。






十、藍牙網關選型

請點擊以下產品圖片,進入相應的網關詳情頁進行選型。


藍牙網關VDB2602(連接28臺設備)



藍牙5.0網關VDB2603



藍牙4.2網關VDB2601



4G藍牙5.0網關VDB2605



藍牙4.2網關VDB2606


200米防爆4G藍牙網關VDB2609


遠距離室外藍牙網關VDB2610


隔爆藍牙網關VDB2613






十一、藍牙網關相關閱讀

藍牙網關應用于掃描抓取藍牙數據和雙向傳輸過程完全解析
