【科普】藍牙網關是什么意思?有什么用?結構,功能,工作原理,一文告訴你!
發布日期:2022-12-14 瀏覽次數:1637

藍牙網關是什么?藍牙網關有什么用?可能有不少用戶聽說過藍牙網關,但是不知道藍牙網關是什么意思,工作原理是怎樣的?有什么用?等等問題。這篇文章,藍牙網關廠家深圳微能信息就給大家科普一下藍牙網關到底是什么?有什么用?




1、藍牙網關是什么?

藍牙網關是一種集成了BLE低功耗藍牙無線協議和WiFi協議的成品設備,有的藍牙網關根據應用場景的需要,還集成了4G、5G、Lora、ZigBee等無線通信協議。主要用于對接BLE藍牙設備,網關中的BLE藍牙和WiFi之間通過串口連接。

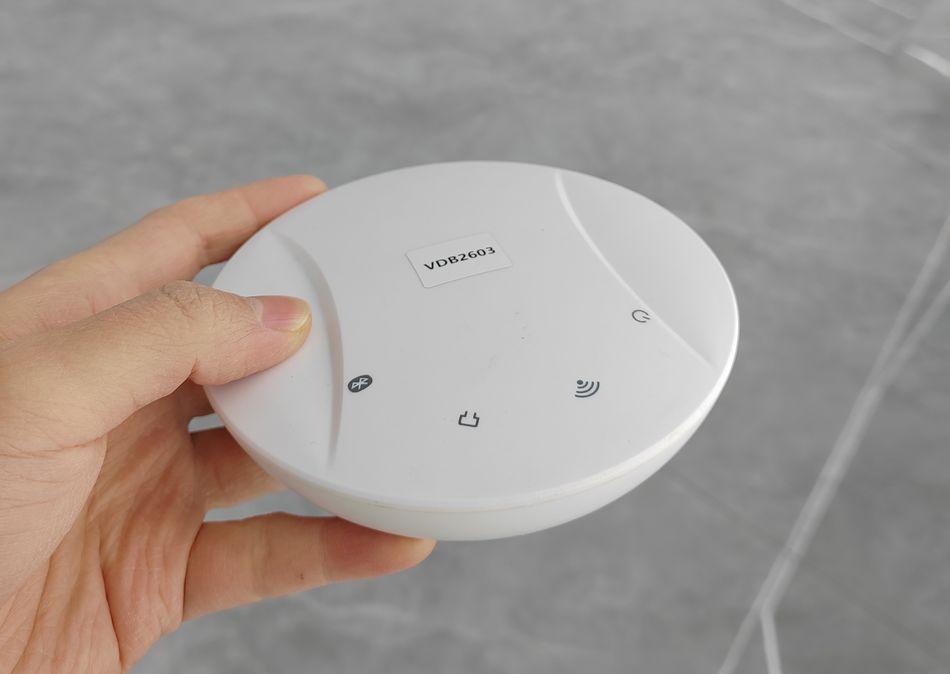

比如微能信息的藍牙5.0網關VDB2603,它的外觀如下圖這樣:






2、為什么要開發藍牙網關呢?

研發藍牙網關的目的很簡單,主要是解決BLE藍牙終端設備沒辦法聯網傳輸數據的問題。大量的BLE藍牙終端設備,每天會產生很多數據,藍牙設備自身無法接入網絡,藍牙網關就是專門為BLE藍牙終端設備接入網絡而開發的。主要起到一個橋梁的作用,一方面可以對接藍牙終端設備,另一方面,可以通過有線或無線的方式,將收到的數據上傳到服務器。

當然,藍牙網關還有一些延伸的應用比如室內定位,是基于藍牙定位算法來的。




3、對接的終端設備

藍牙網關對接的終端設備都是BLE低功耗藍牙設備,常見的比如以下這些:

(1)醫療類的藍牙設備:藍牙血壓計、血氧儀、血糖貼、體溫貼、心率帶、睡眠監測帶、藍牙智能床墊、輸液器等;

(2)傳感器類設備:主要是帶BLE藍牙類的傳感器,比如溫濕度傳感器,液位傳感器、光照傳感器、門磁傳感器……等等;

(3)藍牙手環:藍牙網關經常對接的藍牙設備還包括藍牙手環,通常是采集藍牙手環記錄的數據;

(4)藍牙信標:對接各類形態的藍牙信標,道釘?shù)龋杉艠?biāo)的廣播數據;

(5)藍牙智能門鎖、藍牙照明燈具、藍牙穿戴設備、頭盔等。




4、藍牙網關的內部結構

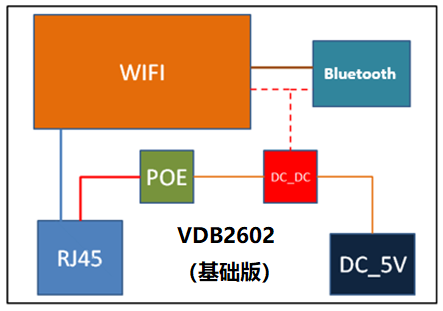

(1)基礎的藍牙網關只集成了藍牙和WiFi協議,比如藍牙網關VDB2602(基礎版),其內部結構如下圖。

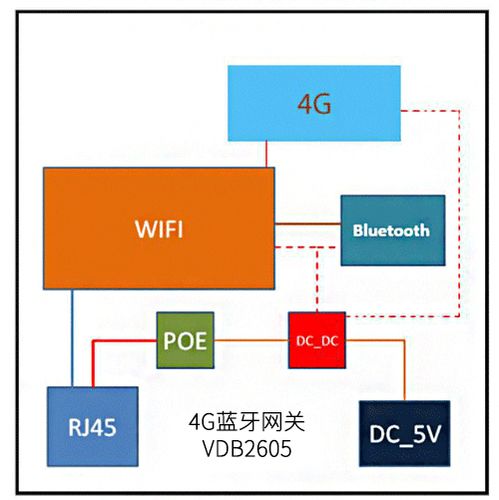

(2)在藍牙和WiFi的基礎上,又加了4G通信的藍牙網關VDB2605,其內部結構如下圖所示,其他加了5G、ZigBee、Lora的類似。






5、藍牙網關的外部接口

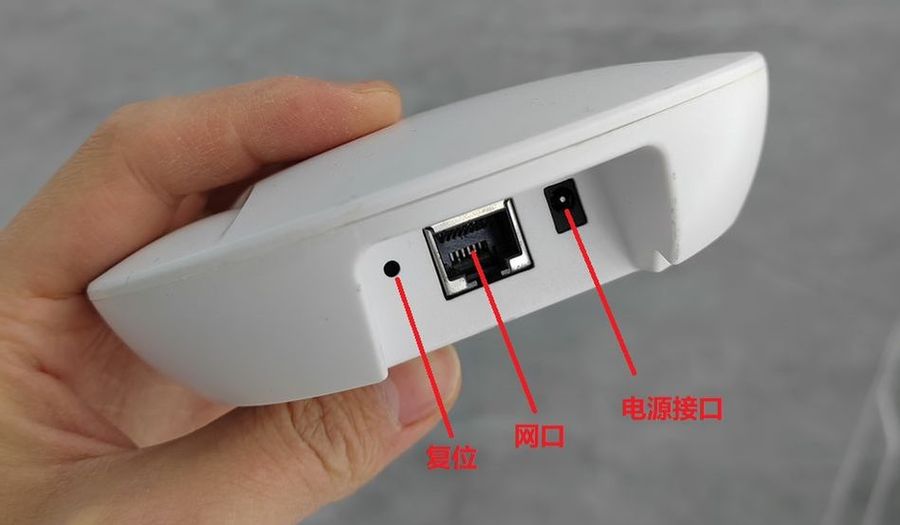

外部接口如下圖所示:




外部接口包括:復位按鍵接口、POE網口(可根據工作模式,WAN口和LAN口相互切換)、DC直流電源接口

指示燈:電源指示燈、藍牙指示燈、WiFi指示燈、POE網口指示燈




6、藍牙網關的工作原理

不考慮藍牙網關的延伸應用,只說藍牙網關本身的工作原理:

其實藍牙網關對接藍牙設備的工作原理很簡單,分為三個步驟:

第一步:藍牙網關內部的藍牙部分對接BLE終端藍牙設備,掃描采集或接收藍牙設備的數據。分兩種工作模式:可以說掃描藍牙設備的廣播數據,也可以是連接藍牙設備;

第二步:接收到的藍牙數據通過串口傳給WiFi;

第三步:藍牙網關的WiFi將數據通過無線WiFi的方式傳輸?shù)皆贫似脚_。(其他4G、5G、Lora、ZigBee的方式類似)

以上三步就是藍牙網關對接藍牙設備的工作原理。

當然,還有一些客戶需要從云端管理平臺下發數據給藍牙設備,這個過程就是上述三步反過來情況。



通信協議:藍牙網關一般支持TCP、UDP、MQTT三種通信協議(MQTT是物聯網通信協議,是比較常用的)。

數據格式:網關將數據收集過來,通常以JSON標準格式打包傳輸?shù)皆破脚_。




7、藍牙網關的分類

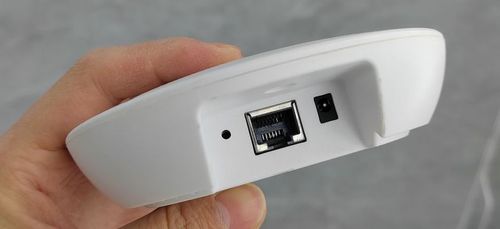

用于室內環境的藍牙網關,通常不防水,外部接口裸露在外面,外形如下圖:




用于室外環境中的藍牙網關,外殼配置了防水防爆的金屬外殼,如下圖:






8、藍牙網關有什么用呢?

藍牙網關通常有以下6大功能應用,包括:

(1)可以解析掃描到的BLE藍牙設備的廣播數據;

(2)采集藍牙設備的廣播數據上傳到物聯網云平臺;

(3)通過間隔掃描藍牙設備的廣播信號,可以實時地監測藍牙設備是否存在,比如微能信息開發的人員隔離監管方案就是基于此類應用的延伸佩戴藍牙手環的人員離開藍牙網關的監測范圍,就會在管理后臺觸發安全報警;

(4)連接ble藍牙設備,通過藍牙網關和云平臺進行數據交互;

(5)還可以管理對接的藍牙設備(需要后臺管理軟件);

(6)對接藍牙信標、BLE藍牙定位工牌、藍牙手環、安全帽定位標簽等,基于藍牙算法,對人員進行定位管理等。



藍牙網關廠家,深圳市微能信息科技有限公司,網站:www.lishinvbao.com
